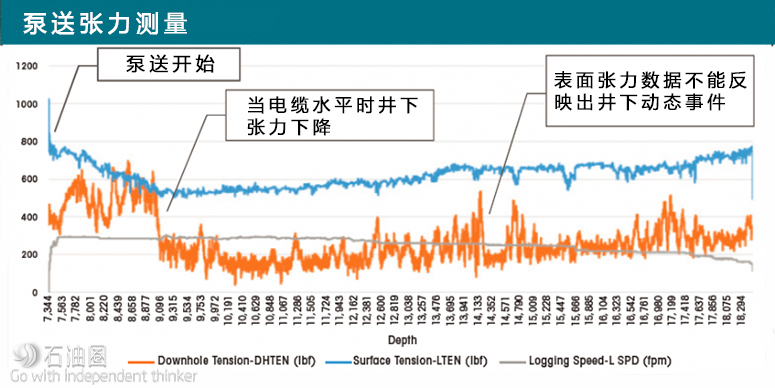

圖1中，相比于井下直接測量的張力數據（橙色），地面電纜張力測量結果（藍色）不能準確反映井下實時作業情況。

針對上述問題，油氣行業井下傳送工具的領導者迅速轉變觀念，通過深入細致的研究，提出了具有前瞻性的技術方案。他們將井筒的預先模擬與方案設計有機結合，綜合分析模型預測出的摩阻、沖擊力與粘附力，優選出最佳的工具串組合。

這些預測的數據可用于選配不同的井下工具，例如滾輪、震擊器、張緊裝置以及測量工具等。此外，井下工具串的測量結果可用來核實預測數據的有效性，同時還能評價作業方案。

設計這些定制解決方案的目的是成功下入井下工具。最重要的是，它能確保安全可靠的傳送井下工具，并可通過測量結果驗證數據的準確性。這種前端方法為作業人員提供最高質量的數據，以在井的整個生命周期內做出關鍵的作業決策。

美國陸上油田在射孔與泵送作業方面已取得很大的進展，有效的井下傳送作業對于他們來講至關重要。針對這一問題，業內研發了許多先進的井下工具，確保工具能夠安全傳送至井底，采集到可靠的井下數據，從而核實射孔與泵送作業的有效性。井下傳送作業一個重要的組成部分就是作業前方案設計與張力模型軟件。這種具有專利權的模擬軟件對于優化工具串組合、成功完成射孔與泵送作業起著決定性作用。

新技術新工具

電纜張力監測裝置可以最大限度提高電纜作業效率，把風險降至最低。它能夠?qū)崟r(shí)測量電纜張力數據，避免不確定性，提高作業者控制風險的能力。對于大斜度井與水平井，保持電纜張力在安全范圍內非常不易，因?yàn)榈孛鎻埩�測量并不考慮摩阻的影響。

如果電纜張力很小，就會松弛，從而釋放扭矩，導致電纜損壞。相反，如果電纜張力很高，在下井過程中電纜薄弱點就會斷裂。

通過井下張力測量裝置，可以實時掌握井下作業動態，如橋塞座封與射孔。相比地面測量結果，井下測量更可靠。這些新型張力測量工具擁有穩定可靠的設計，且易于在現場使用。其中一些設計還提供即插即用的兼容性，保證很多服務公司可以直接使用，無需其他額外的輔助工具。

圖2. 測井?dāng)?shù)據證實橋塞座封良好。

近期業內研發出新型丟手工具，在工具串遇卡時，通過專門設計的雷管引爆接頭，使其與管柱分離。這種接頭強度高，可安裝于管柱串的任何部位，包括安裝在射孔槍以下，與震擊器連接。利用這些先進的丟手工具，可確保每次都能將管柱從井筒取出。

新設計的單次高強度震擊器可單次震擊射孔管柱。在水平井段，無法準確獲取張力數據，利用高強度震擊器可以提高作業的安全性。如果需要破壞坐封失敗的剪切銷釘，或需要震擊遇阻的射孔槍，這些震擊器都能起到保險作用。

新型震擊器可將能量儲存于一個真空腔內，通過一個標準引爆器釋放能量。井筒內的流體壓力會將震擊器的活塞加速上行（沿著上部工具串），并產生撞擊。巨大的震擊力可使上部管柱上行。這種新式震擊器確保每次都能取出射孔管柱。

設計的新型滾輪可用于降低摩阻，便于工具進入大斜度井段。在井斜角最大87°、井深超過7620米的情況下，滾輪可成功將工具串傳送至預定位置。它可以安裝于管柱的任何位置。先進的滾輪設計能夠?qū)⒐苤�扶正，避免與井筒接觸產生摩擦力，更易下入至深層井段。

滾輪主體部分圍繞芯軸旋轉，芯軸與管柱主體部分連接，保證滾輪自由旋轉。如今的滾輪本體形狀設計很獨特，它能保證滾輪時刻朝向油管的低部位。并且，滾輪尺寸與連接方式更加多樣化，能夠適應不同的管柱組合與井筒需求。

作業后分析

油氣行業有一個目標：在作業完成后能夠更好的驗證作業管柱下入深度。所有涉及井下作業的設備都能通過作業過程中測量的數據，核實驗證作業管柱的下入深度。這種驗證實現了數據的反饋循環，這對于更好掌握每口井生命周期內的作業生產情況非常重要，并能為將來的作業提供指導。

這項新技術的一個長期目標是提供一套可靠的井下工具傳送方案，為油氣行業上游相關客戶提供技術指導，幫助他們降低作業風險、提高作業效率、降低作業成本并提高作業安全性。為了獲得最優效果，該技術能夠不斷吸收作業過程中的經驗與知識。

在油氣行業的低迷時期，一些擁有大量現場經驗的專業人才離開了這個行業，因?yàn)樘�多的企業都關注于降低成本與裁員上面。然而，一些服務公司與勘探生產公司已經開始投入大量資金用于科技研發，開發出了新型傳送工具與最佳的作業方法，開啟了井下工具傳送的新篇章。
