下圖展示的是一臺井口電動氣舉壓縮機。它是由白色柜子內的變頻驅動器（VFD）所驅動的。而控制它的則是在其左側灰色機柜內的PLC（可編程邏輯控制器）控制系統。
低成本物聯網（IoT）設備與人工舉升和生產設備的結合，為各類技術難題提供了簡單、可靠的解決方案。SPE最近的一篇論文引述了四個成功應用IoT的案例，它們都在現場設備的層面上，利用各種工程原理、現場經驗以及統計數據。這些例子展示了物聯網技術的潛在應用能力，以及如何通過這些應用來緩解生產作業中出現的問題。
泵沖程優化
在SPE 181228文中，介紹了一種泵沖程優化（PSO）方法。桿式泵控制器（RPC）通常會對水平井中的段塞與波狀流反應過激，這會導致桿式泵在最小與最大泵速設定值之間頻繁變化。文中的這種泵沖程優化方法就是為了降低這一頻率。大多數的桿式泵控制器在低泵入量段塞流時會陷入難以工作的困境。
為了執行泵沖程優化方法，則需要獲取桿式泵控制器的速度輸出模擬信號，并用優化后的速度信號替代。然后，利用一臺可編程邏輯控制器（PLC）對優化速度信號進行計算，得出與數小時內平均流入量相匹配的速度值。隨后記錄每秒的泵速以及低泵入量發生的頻率，并計算出數小時內的平均值。一旦計算出某段時間內的平均速度，系統就會重新設定桿式泵控制器的泵速值，以降低低泵入量事件的發生頻率。
應用于該作業的可編程邏輯控制器系統能夠與作業者的SCADA系統相連，并在控制器上擁有一個網頁。該網頁具備可操作性，網頁上的虛擬交換機能夠像本地交換機那樣，可進行點擊，執行某些功能。通過控制器能夠查看速度設定值與歷史泵速值，同時還可以遠程更改算法參數。操作者完全可以依靠個人電腦或智能手機來進行人機交互。最終，泵沖程優化的數據需要經過作業者SCADA系統進行輪詢，然后存儲在內部的云系統中。
改進壓縮機
另一篇論文SPE 181773，討論了一種井口氣舉電動壓縮機的設計改進方法。設計的主要目的是為了是解決高含液儲層段中，普遍存在的碳氫化合物冷凝現象。為了實現這一目標，作業者利用支持loT計算的可編程邏輯控制器，通過對獨立的中間冷卻器與后置冷卻器進行PID（比例-積分-微分控制器）控制，以維持較高的工作溫度，從而將碳氫化合物始終控制在相圖中100%氣態的區域內。
該壓縮機并沒有使用傳統的控制面板，而是采用可編程邏輯控制器托管的頁面。本地控制由轉換開關與復位開關組成。正常運行時轉換開關為綠色指示燈，復位開關為紅色指示燈。控制系統還包括一個壓電蜂鳴器，它會在壓縮機即將啟動時發出警示，同時還能識別出停機代碼。因為正常作業時主要是依靠控制器的頁面來判斷是否停機與重置，因此這只是一種備用方法。
該頁面還能夠?qū)嚎s機的轉速值、氣體冷卻器溫度、以及正常壓力與溫度設定值進行查看和調整。此外，可編程邏輯控制器還能夠模擬壓縮機的表現，并將其與實際計算的關鍵性能指標（KPI）進行比較。然后，它會將這些值與存儲的數月歷史數據進行比較，檢測兩者差異，并發出提醒。油公司只要將可編程邏輯控制器與SCADA系統連接，并與壓縮機管理工具結合，就能每15分鐘對可編程邏輯控制器查詢一次作業壓力、溫度、速率與關鍵績效指標。
VFD面板散熱風扇
安裝井口壓縮機時，變頻驅動（VFD）機柜配備有機械恒溫器。如果布置不當，加之死區很小，就會導致嚴重的風機循環。
為了解決該問題，作業者利用帶有熱敏電阻的可編程邏輯控制器來控制冷卻風扇的運行。熱敏電阻本身是一款可靠、低成本的溫度設備，但由于采用了基于六階多項式的非線性輸出，因此并不受歡迎。但是可以使用查找函數，將其分解為多個直線方程。 試驗發現，這兩種方法都能很好地與可編程邏輯控制器配合使用。
由于變頻驅動機的額定溫度為50°C（122°F），因此風扇被設定于47.2°C（117°F）時打開，40°C（104°F）時關閉。這樣就提供了一個13度的死區，可以最大限度地減少風機的循環次數，風機運行時間會因這些更高的設定值而大大降低。若溫度高于50°C，則表明過濾器發生堵塞，并設立了維護警報。此外，頁面還可以顯示可編輯的設定值、實時柜溫度、風扇每日運行時間、風扇每日循環次數，并可由油公司的SCADA系統進行查詢。
壓縮機面板物聯網設備
隨著水平井氣舉的普及，使作業者需要對現有氣舉壓縮機進行改進，以防止在氣體冷卻時發生碳氫化合物的冷凝。當這些冷凝液在大氣壓力下被傾倒到儲罐中時，會造成產品損失與排放問題。還存在一些其他的問題，如卸料管線被冷凍，排放管道中形成水合物塊等，這些都會導致壓縮機停止工作。

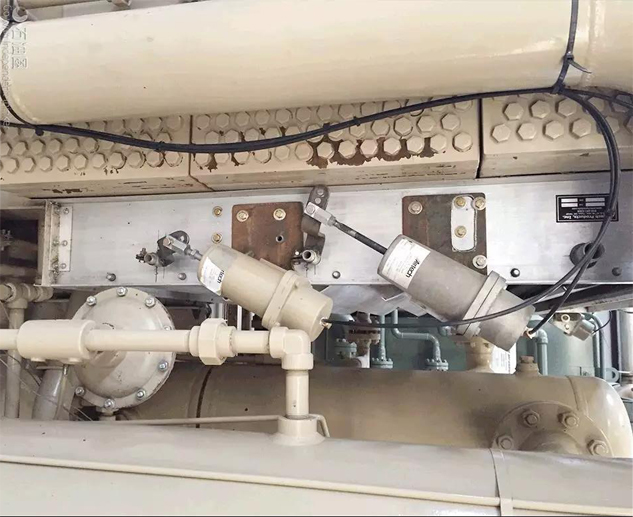

北達科他州的某個油公司就運用獨立的PID（比例-積分-微分控制器）數學方法來控制百葉窗定位器，取代了手動操作氣體冷卻器上的百葉窗。
通過可編程邏輯控制器對百葉窗定位器與變頻驅動機的冷卻風扇進行PID控制，將作業溫度控制在一個較高的水平，從而防止碳氫化合物冷凝。
該應用與第一個電動壓縮機例子的不同之處在于：傳感器不是直接連接到可編程邏輯控制器上的，而是使用Modbus遠程終端裝置，通過RS-485串行通信，從現有壓縮機面板中提取出壓力、溫度、運行轉速等信息。
輸入到可編程邏輯控制器的信息，是百葉窗位置的模擬反饋�？刂破鬏敵龅男畔⑹悄M與數字輸出，能夠控制變頻驅動機。應用的具體表現為對壓縮機與百葉窗現有位置重新設定。
由于可編程邏輯控制器是通過Modbus傳輸控制協議連接到油公司的SCADA系統，因此控制器中計算的所有壓縮機壓力和溫度、百葉窗位置與工程KPI指標都收集在壓縮機管理工具中以供使用。
物聯網的關鍵
對于那些從事云計算與數據科學工作的人來說，機器學習與遠程控制優化的價值并沒有被忽視。目前已經可以在現場利用簡單的物聯網設備進行數據訪問以及處理日常優化工作。這類設備的使用為未來更大規模的機器學習起了一個好頭。想要成功利用物聯網，關鍵在于要了解基本的工程原理、現場設備是如何工作的、以及物聯網的基礎知識。
