在鉆井作業中，雖然鉆頭只是鉆井系統的一個微小組成部分，但它的性能卻會對作業效率產生巨大影響。斯倫貝謝Smith Bits公司產品經理Wiley Long說：“整體來看，雖然鉆頭成本可能低于鉆井總成本的1%，但毫無疑問，沒有任何一個部件對整體鉆井性能的影響比鉆頭更大�！�
鑒于鉆頭在鉆井作業中的重要性，開發商一直在尋找鉆進時間更長、ROP更高的新型鉆頭。此外，鉆頭工具的地面控制也是開發商非常在意的影響因素，以期能夠最大限度地簡化鉆頭定向的調整工作，實現定向鉆井簡單控制的目標。
為了滿足開發商的應用需求，各服務及工具公司都先后采用高級模擬和有限元分析方法，對影響鉆頭ROP、耐久度等主要參數的問題進行了研究，包括碎屑清除效果差、摩擦生熱高和振動等問題�；谶@些研究成果，行業內目前已經開發出了多種新型切削齒和布局，并改進了鉆頭的液壓系統。
Halliburton全球業務發展經理John Campbell表示，任何時候，只要有可能，開發商都希望只用一顆鉆頭完成整個鉆井作業。“開發商希望鉆頭能夠在垂直鉆進時保持高效，并且能夠滿足高狗腿度要求，在水平方向鉆進時能夠精準控制。當然，如果同一顆鉆頭就能全部滿足、或是盡可能滿足上述要求，那自然是最好的。”
在鉆進時間較長的作業中，特別是量深超過10,000ft的水平段，鉆頭必須堅固耐用。此外，承包商一般會采用高功率泵來建造鉆井平臺，定向操作方也會推出高功率電機，那么就會有更多的能量被傳送到鉆頭�！盀榱颂幚磴@頭接受到的這些能量，我們需要強度更高的材料來獲得更耐用的工具。”
在過去，提高ROP往往要以降低耐久性為代價；但在目前的鉆頭行業，“魚和熊掌”已經可以兼得。Campbell說：“縱觀鉆頭行業歷史，開發商必須平衡耐久性和ROP，當試圖增加鉆頭的耐久性時，一般也會增加切削齒體積，這會引起ROP降低�！倍@頭切削齒布局的最新進展則很好地消除了這一問題，切削齒的鋒利程度降低得更緩慢，鉆進過程中的ROP也就更理想。
液壓技術更新
鉆進速度越快，鉆屑產生速率越高；如果這些鉆屑不能及時排出、發生堆積，那么ROP就會降低，鉆井能量也會損失。此外，鉆屑的積聚還會對鉆頭造成隔離，并增大摩擦，導致鉆頭和切削齒周圍溫度升高。實際上，這種情況非常常見，鉆頭溫度升高后，會導致切削齒降解并發生損壞。Ulterra創新項目經理Chris Casad表示，“降低溫度可以減少鉆頭的損壞，使其鋒利的時間更長，保持整個鉆井過程中的高ROP。”

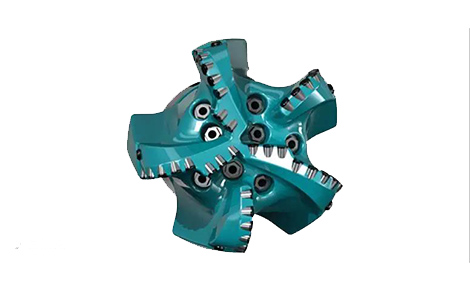

Ulterra利用計算流體動力學優化SplitBlade鉆頭上噴嘴和通道的布置，目標是優化鉆屑的清除、增加ROP
經過多年的開發和測試，Ulterra將于3月底發布了具有優化噴嘴設計和流通功能的PDC鉆頭—SplitBlade。通過計算流體動力學（CFD），確定了噴嘴和通道位置，改善了鉆屑清除效果。
另外，鉆頭內側切削齒上的切面向前推進，在鉆進過程中更早地與地層接觸，同時加強了工具面控制。這提高了切削齒在巖層上的“抓取力”，從而更好地實現鉆進方向控制。
采用SplitBlade技術的鉆頭，每個切削齒都有兩個專用通道，同時鉆頭錐體和肩部還有噴嘴�！般@頭錐體、肩部是最易發生鉆屑積聚的兩個區域，新型設計使SplitBlade能夠?qū)€@屑與其分離。保持錐體清潔可以實現更好的方向和轉向控制，并保持肩部清潔，從而使鉆頭鉆進更快�！�
通常情況下，在鉆屑清除時，錐體上的鉆屑都會經過鉆頭肩部，并可能積聚在該部位。采用新型技術的鉆頭，錐體和肩部的專用噴嘴、通道設計為鉆屑清除提供了一條捷徑。此外，肩部不再受到所有鉆屑的影響，并且不必處理大量的碎屑。鉆頭可以將能量投入鉆井過程，提高鉆進速率。
Casad表示，通道和噴嘴的位置以及噴嘴方向是通過CFD計算確定的，同時還在液壓優化的基礎上進行概念化。
Ulterra對不同的噴嘴、噴嘴尺寸、噴嘴位置和噴嘴方向進行了計算機模擬，確定了鉆屑清除的最佳流動路徑以及實現該流動路徑的最佳設計�！拔覀兪褂肅FD模擬這些噴嘴插入的正確位置，這也是將噴嘴定向與碎屑結構、切削齒結構結合的最正確方法�！�
“通過CFD模擬，我們也認識到了鉆頭主切削齒噴嘴定向方式非常不合理，每個噴嘴的流動路徑彼此阻礙。實際上，外噴嘴堵塞了內噴嘴的流動，阻止了流動路徑”。隨后，Ulterra做了CFD模擬，確定了噴嘴偏移和流動方向設計，為每個噴嘴創建相互分離且互不干擾的流動路徑。
Ulterra公司表示，SplitBlade鉆頭迄今已完成了近300萬英尺的鉆進作業，在300多臺鉆機上得到了應用。2017年夏天，該鉆頭首次在德克薩斯州Lavaca的Eagle Ford進行了實地測試。
與同類型鉆頭相比，SplitBlade將ROP平均提高了30％。在其中的一口井中，鉆頭在68小時內完成了斜井和水平段的鉆井作業，量深超過11,000ft，ROP達到了172ft/hr。試運行后鉆頭的鈍化狀況為1-1-TD，由于具有更好的液壓系統、生熱處理方式和碎屑排出設計，鉆頭磨損狀況較低。
自Lavaca的首次實際測試之后，Ulterra已經在Eagle Ford各地為運營商服務，目前服務區域已經擴展到東、西德克薩斯州各油田。
