相信不少小伙伴都看過《流浪地球》了，影片中未來科學家建造行星發動機以石頭為燃料推動著地球在太空中流浪一定給大家留下了深刻的印象，事實上，不僅石頭會發電，現在，污泥也能變“燃料”了，發電又環保。

污泥能發電？？？

沒錯！

它就是中國能建規劃設計集團華東院的燃煤污泥耦合發電技術。

那么問題來了

▽

污泥怎么發電？

淤泥是指水體和污水處理過程所產生的沉淀物質，主要來源是污水處理產生的副產物，城市污水處理廠在凈化污水的同時也產生了大量剩余污泥。

我國污泥處理方式主要有填埋、堆肥、自然干化、焚燒等方式，其中以填埋為主，大量污泥沒有得到規范化的處理，直接造成了“二次污染”。

△ 淤泥發電廠

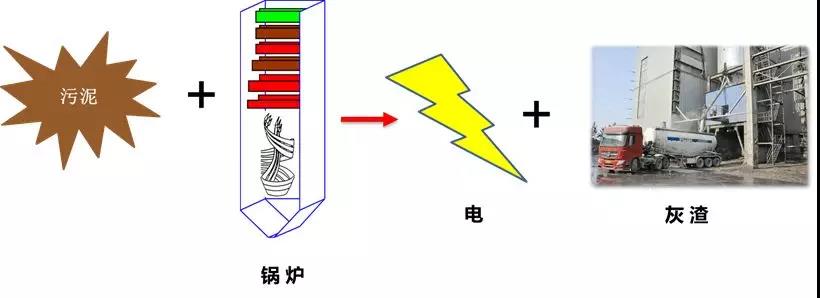

燃煤污泥耦合發電技術是在燃煤電廠鍋爐中摻燒污泥，實現對污泥的規�；瘏f(xié)同處理，同時將污泥燃燒產生的熱量用于發電。

其實質就是對濕污泥進行水分分離的過程，提煉出熱值較高的干污泥，達到燃料化的要求，與煤一同送入鍋爐燃燒。

簡單來說，就是將污水處理廠產生的60%—85%含水率的污泥，通過密閉車輛運送至電廠，利用電廠蒸汽把飽含水分的污泥間接干化至含水率30%以下。

隨后按一定比例，與燃煤摻混后送入電廠鍋爐，在1200攝氏度以上的高溫環境中燃燒。在這樣的高溫下，污泥中的各種污染物得到徹底分解，可以說是“灰飛煙滅”。

主要步驟分為5大工藝

▽

01

濕污泥卸料

02

濕污泥干化

污泥干化系統是為了除去污泥中的水分，以便于輸送和燃燒。污泥進入干化機，通過干化機內動部件的轉動使污泥翻轉、攪拌，污泥充分與加熱后的受熱面接觸，從而使污泥水分大量蒸發，同時污泥隨干化機內動部件的轉動向出料口翻動，使干化后的污泥從出料口排出。

03

干污泥輸送摻燒

04

尾氣及房間的除臭系統

05

污水處理

污泥干化處理后產物分為不凝尾氣和冷凝廢水兩部分，尾氣和廢水再通過不同的處理系統處理達標。

污泥干化過程中產生的氣體經過除塵器，將污泥干燥過程中產生的蒸汽和固體進行分離，分離后的氣體進入冷凝器。除塵后的廢氣在冷凝器中被冷卻到大約50℃，不凝尾氣經引風機送至鍋爐進行焚燒處理，經換熱器降溫后的冷凝廢水進入污水處理裝置。

這項技術適用于普通的市政污泥，污泥處理廠出廠污泥應符合《城鎮污水處理廠污泥處置單獨焚燒用泥質》（CJ/T-2008）中的相關要求：

● 淤泥用于焚燒時，其外觀應呈泥餅裝；

● 重金屬含量不應超標；

● 污泥絮凝、干化過程中不宜加入絮凝劑，對于污泥添加劑（FeCl3）應嚴格控制，減少氯化物對鍋爐及下游煙氣系統的影響。

那么問題又來了

▽

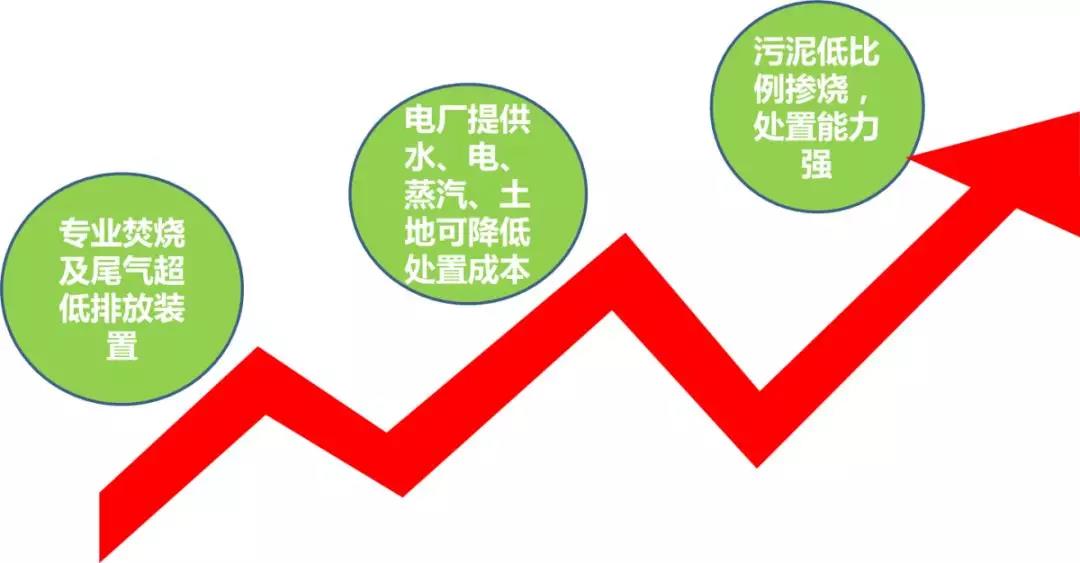

污泥發電跟燃煤發電有什么優勢呢？

雖然污泥中有大量的有毒有害物質

但同時也具有一定量的熱值

利用燃煤電廠既有的燃燒和環保設施

進行污泥的無害化、資源化的耦合處理

能夠大大降低了污泥的處理費用

不但消除了污泥堆放產生的環境污染

同時將污泥中的有機物

全部碳化轉換為電能或者熱能

使污泥得到充分的利用

上游的污水處理廠的廢物作為發電廠的燃料

彼之糟粕，吾之珍寶

形成一條綠色生態產業鏈

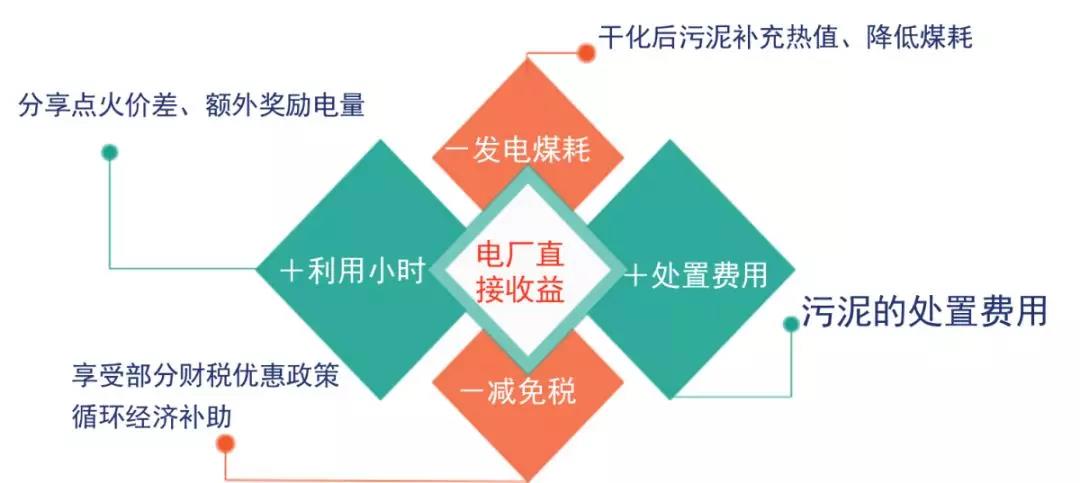

1

污泥減量化資源化的同時，大大降低污泥的處理費用。

2污泥的熱值可以降低煤炭的消耗量。3

履行社會責任、打造環保電廠品牌，循環經濟提高了企業效益。

燃煤耦合污泥發電

被公認為是污泥處理處置的一個重要方式

也是火電企業轉型升級

實現循環增長和業態延伸的有效途徑

中國能建通過多項精品工程

為淤泥處理提供一站式服務

為建設美麗中國添磚加瓦

2017年初，華東院承接了上海市竹園片區污水處理廠的污泥摻燒項目，為上海外高橋第二發電廠和外高橋第三發電廠的污泥耦合摻燒，提供了從可研到施工圖的全部設計文件。

其中，上海外高橋第三發電廠的污泥耦合項目被國家能源局入選國家試點項目。以項目為依托，華東院還參與了上海市科委項目《1000MW級燃煤機組污泥摻燒關鍵技術研究及示范》的前期申報工作，并將作為主要成員單位參與到下一步研究工作之中。

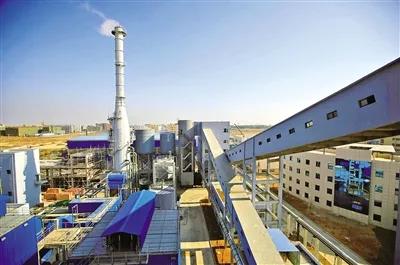

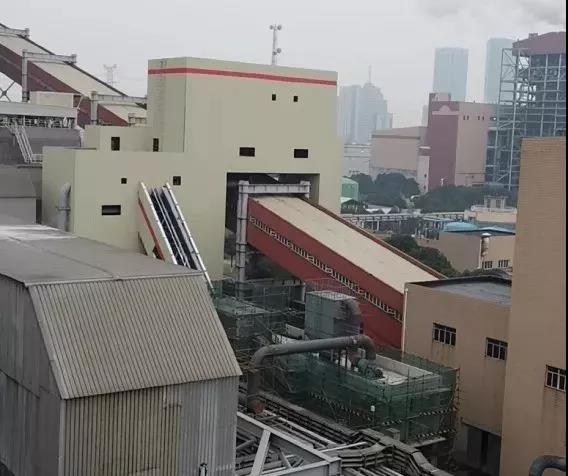

外高橋二廠污泥耦合發電設施

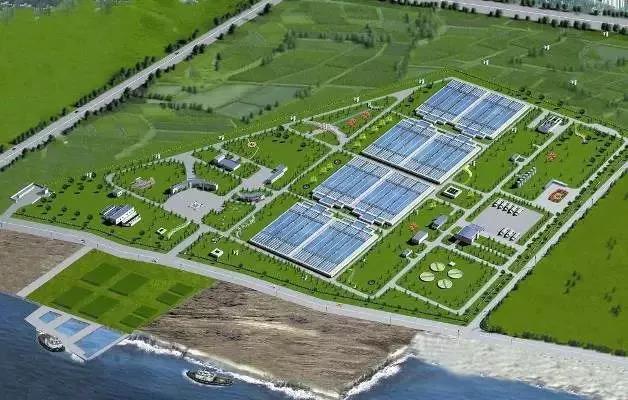

上海竹園污泥處理廠

2017年，華東院與寧波富仕達公司合作共同開發了世界首套污泥真空干化系統，并在國電北侖電廠4號干化機上進行實施。該系統推廣后，將大大降低污泥干化時產生的臭味，并有效的降低污泥干化的能耗。

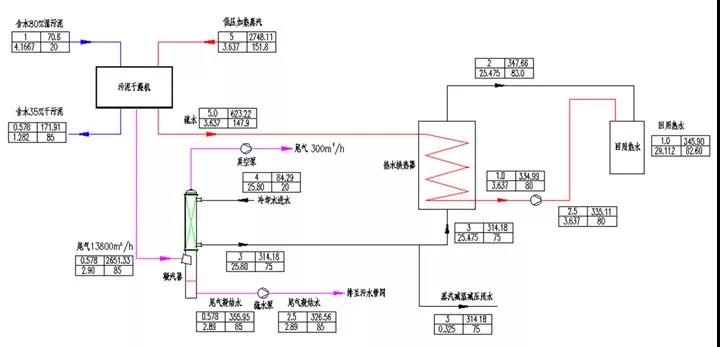

真空干化系統熱平衡圖

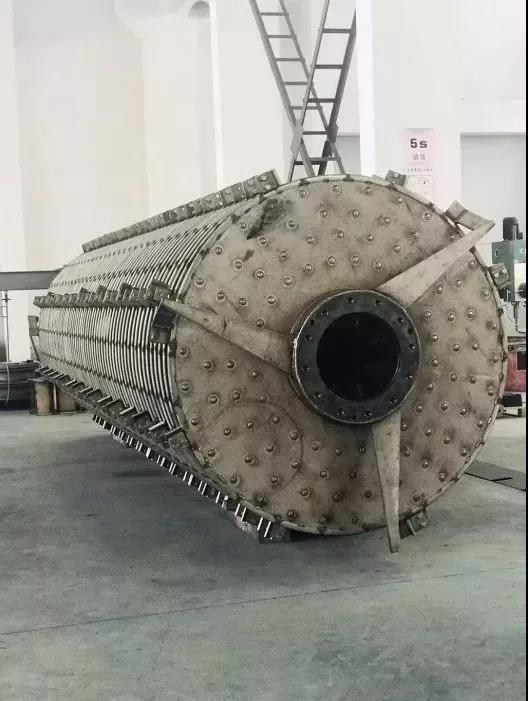

北侖電廠真空干化機的圓盤

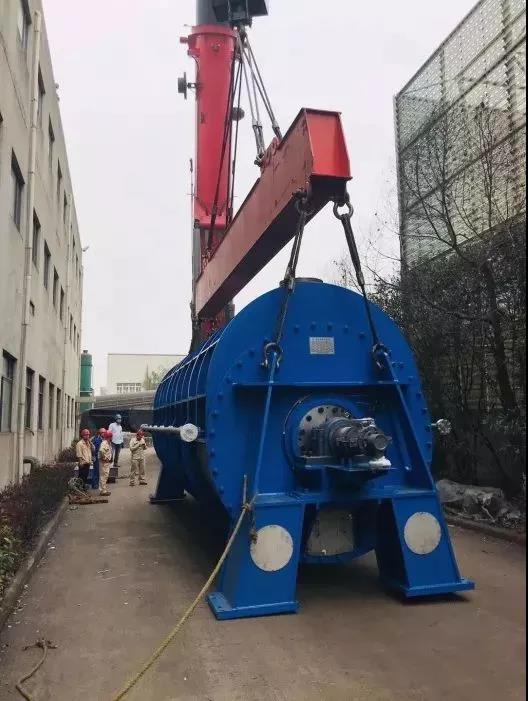

真空干化機的吊裝

目前，華東院在系統熱平衡分析、能耗計算、設備選型、除臭方案、系統配置和市場經濟性分析等多個方面形成了自身獨特的技術路線。

▼

2018年6月，由華東建投浙江火電承建的全國最大污泥處理項目——杭州蕭山區每天4000噸每日污泥處理工程全部移交生產。

該工程位于杭州市蕭山區臨江工業園區東部，工程污泥（含水率80%）處理能力每天4000噸，裝機容量為3臺600噸每天循環流化床污泥焚燒爐配2臺N15-4.9凝汽式汽輪發電機組。該工程項目主要通過污泥焚燒發電、灰渣綜合利用、煙氣凈化處理等方式，有效解決了杭州地區污泥處置難題。

▼

2019年2月，西北建投西北電建中標連云港鑫能污泥發電有限公司4號鍋爐建設工程項目建安工程。擬在原有廠區內新建1臺75噸每小時次高溫次高壓循環流化床鍋爐及相關配套設施。項目建成后，可以大幅度提升連云港地區的冬季供暖能力。

▼

2019年3月，規劃設計集團廣東院中標中電荔新電力實業有限公司燃煤耦合污泥發電技改項目總承包工程。電廠位于廣州增城區新塘鎮，其燃煤耦合污泥發電技改項目被列入國家能源局和生態環境部公布的84個燃煤耦合生物質發電技改試點項目之一。

……

污泥處置市場目前在國內處于啟動階段，伴隨環保新政施行，政策利好和高成長性因素驅動，燃煤污泥耦合發電技術和產業有望突破瓶頸期，迎來較快發展。
