自半個世紀前應用于油田以來，連續油管（CT）已證明其不僅是一種高度可靠且穩健的井筒維修與干預方法，而且它也在不斷地創新以滿足越來越復雜的油藏與井筒的苛刻要求。
雖然連續油管已經改變了許多領域的傳統作業方式，在20世紀90年代中后期就已經將連續油管應用于鉆井作業，但由于技術上的障礙，該項技術一直發展緩慢。連續油管鉆井（CTD）系統配備了一根纏繞在滾筒上的小直徑連續油管，以及用于旋轉的泥漿馬達。連續油管鉆井需要對不斷變化的井下與地面條件做出快速反應，如井涌、地層變化、井控問題、井位決策以及鉆井速度。
該技術非常適用于具有挑戰性的鉆井條件，包括過油管重入鉆井作業與欠平衡鉆井（UBD）作業。連續油管鉆機通常只需較少的人員，且比常規鉆機的占地面積小很多。盡管有這些優勢，但由于缺乏協調與整合，還是難以穩定的解決這些作業中的復雜情況。
最近隨著科技的進步，在自動化與預測技術的驅動下，將自動化電動連續油管鉆機、實時定向底部鉆具組合（BHA）與定制的欠平衡地面分離套件整合成一個電動系統，該系統讓連續油管鉆井技術的性能發生了質的改變。
欠平衡連續油管鉆井（UBCTD）越來越被認為是開發裂縫性碳酸鹽巖與地質條件復雜的砂巖儲層的潛力的關鍵。該技術擁有的優勢有：在整個鉆完井作業中保持井的生產，避免井筒傷害，在多數情況下能夠減少后續的增產作業需求。
目前，欠平衡連續油管鉆井技術主要應用在中東地區，但隨著集成系統的發展，該技術也開始廣泛運用于全球各個地區。最近，在中東地區的一個大型分支井作業中，斯倫貝謝的連續油管鉆井集成系統整合了數據通信、自動化與功能性方面的先進技術，可提供一個完全連接且自我維持的作業過程。該系統還包括數字遙測與自動化的子系統，能夠提高實時決策的能力。全電動系統可以提供高速傳輸?shù)臄?shù)據，使快速反應子系統能夠通過自動測量多個井下參數，來提高鉆井效率并降低作業風險，這些井下參數包括：
1、優化扭矩與鉆壓可加快鉆進速度，提高起下鉆速度并防止制動；
2、監測井底壓力與泵排量，以加強井控并保護地層免受鉆井液的傷害；
3、監測井底與地面的壓力和溫度，以防止發生段塞流與井涌。
消除風險，提高效率
連續油管鉆井作業的傳統方法過于碎片化，因此驅動了集成系統的發展。傳統方法需要多個服務商提供獨立的服務，而且還需要人為決策，這都會導致作業效率低下，作業間配合困難，產生非生產時間以及缺乏準確性。集成系統整合了連續油管鉆井作業各方面的技術，協同工作，優化作業，提高效率，減少現場人員，并最大限度地降低總體HSE與作業的風險。
該技術最初應用于中東某氣田的一口多分支井，該地區的主要特征是儲層為裂縫性碳酸鹽巖，因此必須采用欠平衡鉆井技術，以避免鉆井作業中發生井漏并對儲層造成傷害。
這些地層通常具有堅硬的、研磨性強的深部砂巖，還伴有泥巖與粉砂巖的夾層。無側限抗壓強度高達35000 psi，內摩擦角范圍25°-60°，在這些油田鉆井非常困難，而且很難鉆至設計的側向井段長度，在這種情況下裸眼側鉆也很難進行。
自2010年以來，已在該地區成功實施了欠平衡連續油管鉆井。但是，與傳統的欠平衡連續油管鉆井方法相比，集成方法能夠通過連接至地面的連續循環，監測井下測量的數據，從而提高鉆進速度，降低作業風險，增加儲層接觸面積，而且能夠更快地做出決策，最終優化了整個作業流程。

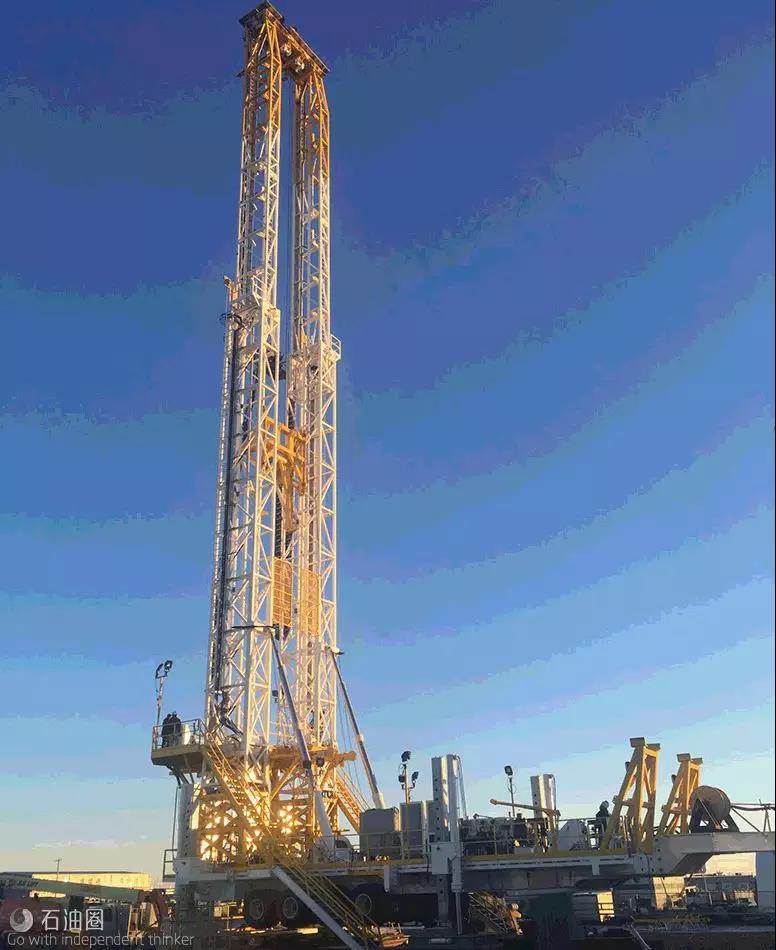

該技術的核心是自動化的XTD4連續油管鉆機，該鉆機可捕獲數據并提供對整個連續油管鉆井作業的指令與控制。交流電驅動的大排量連續油管注入頭是XTD系列鉆機的基礎。自2010年以來該系列鉆機的鉆井總進尺達201168米，且從未發生過嚴重的停機事件。該注入頭依靠交流電驅動與控制整個系統，還專門針對沙漠的鉆井條件采用了高強度設計，可提供200000磅的牽引力，并能夠配合井下傳感器實現精確控制。
重新設計的XTD4鉆機旨在高效安全地下入底部鉆具組合，優化載荷與服務界面以實現高效的鉆機移動，將起放鉆機的作業時間減少了20%。所有服務都通過即插即用式數字集線器與指揮中心進行集成。自動化作業能夠利用系統上的安全聯鎖裝置，減少鉆機工作負載并保護現場人員。
2016年推出的欠平衡地面分離套件，旨在預防、檢測與減少潛在的井控事件，并優化欠平衡鉆井作業期間的井壁穩定性。該系統的全自動操作系統、持續控制以及安全協議，能夠?qū)崿F(xiàn)遠程實時控制與監控。模塊化、占地面積小的車載設備，確保了緊湊性與易于部署，也能夠在鉆井與采油作業期間安全控制、分離、測量以及導流油氣混合流體，同時即插即用式儀器與集線器將所有的服務集成在一起。
這種地面分離套件擁有可定制的Diligens移動式生產測試技術，專為快速安裝與拆卸而設計，每天可以測試多口井。在洗井期間，移動式生產測試設備能夠接收與處理流體，以支持修井作業。未來將采用一個多相生產測試設備來進一步擴大作業范圍，該設備在同一制動器上安裝有兩個多相流量計，可以在任何多相流環境下提供可重復的流量測量。
增加儲層暴露面積，減少儲層傷害
該平臺還集成了斯倫貝謝的CTDirect連續油管定向鉆井系統，該系統的連續定向鉆具組合可最大限度地減少欠平衡作業中的儲層傷害。
CTDirect系統與鉆機和欠平衡地面分離套件進行整合，可以實時提供井下測量的數據，包括鉆井力學、沖擊與振動、井斜、伽馬、方位角以及工具面，并能夠?qū)?shù)據無縫傳輸?shù)降孛妫诰畧鰧崿F(xiàn)連續監測，從而精確的控制定向以及即時做出鉆井作業的決策。
上述這些都是建立在4年多連續作業的基礎上，該系統共鉆了超過100口斜井段，總進尺為47853.6米，最大造斜率達到40°/30米。相比常規井下鉆具組合在油田應用的平均數據，該系統提高了200%的鉆進速度，提前完成成本回收，并顯著降低了油井增產作業的成本。與定向鉆井相比，它將重入井的產量提高了300%-700%。
完全集成的解決方案克服了欠平衡連續油管鉆井技術的局限性，該局限性一直阻礙這種技術被主流所接受。通過提高作業效率，同時減少作業風險與非生產時間，該集成方法有望擴大欠平衡連續油管鉆井在具有挑戰性的地層中的潛力。
（本文轉自E&P）
