三維設計是目前電網建設的新技術方向，通過BIM技術實現變電站設計、建設、施工、運行等環節的數字化移交，保證了變電站全生命周期的數字化管理，能夠?qū)崿F(xiàn)工程數據信息在工程建設、運行全生命周期內“一次錄入、共享共用”。

長園深瑞三維全景監視系統以變電站BIM模型作為輸入，以設備運維為切入點，通過三維空間視角，對變電站三維模型、全景監測數據進行有機整合，提升了日常運維全面監視的空間體驗，為后續變電站多維數據的深度挖掘及智能分析提供了扎實的數據平臺。

那么，什么是變電站三維全景監視呢？

長園深瑞三維全景監視系統采用當今計算機領域前沿技術，按照全站信息數字化、信息共享標準化的基本要求實現變電站三維模型瀏覽、設備資產管理、全景數據監視、二維邏輯圖管理、告警管理、歷史管理等功能。讓變電站運維更便捷、更直觀、更高效。

三維監視，讓設備看得見

長園深瑞三維全景監視系統價值體現

1 通過BIM技術，實現了變電站移交的數字化。

基于變電站BIM技術，構建變電站三維全景監視系統，實現了建設向運維方的變電站數字化移交，是變電站建設和管理領域的一項革新技術。

2 實現了對變電站三維設計模型的可視化管理。

有助于管理者能更準確地掌握變電站的空間特性和設備的分布狀況，為運維方能更迅速地作出決策提供了切實的幫助。

3 實現了基于三維場景的可視化運維管理。

基于三維全景渲染技術,通過采集變電站一次設備、二次設備、輔助設備運維數據，系統將監測數據在三維場景中標注出來，設備的真實運行情況一目了然。

4 實現了基于三維場景的可視化資產管理。

將設備的設計參數、運維管理參數等資產數據與三維場景中的設備一一對應，通過選擇三維空間中的設備可以直接調閱資產信息。

5 構建了基于三維實體場景的綜合數據平臺，為變電站多維數據的深度挖掘及智能分析提供了基礎支撐。

系統對變電站BIM模型、電網運行監測數據、主設備監測數據、輔設備監測數據、視頻數據進行了有機整合，構建智能變電站環境、設備、監測數據和管理信息的綜合可視化平臺，為變電站多維數據的深度挖掘及智能分析提供了平臺支撐。

長園深瑞三維全景監視系統應用案例

下面，以上海220kV東煦變電站為例，帶您體驗變電站三維全景監視系統的實際應用：

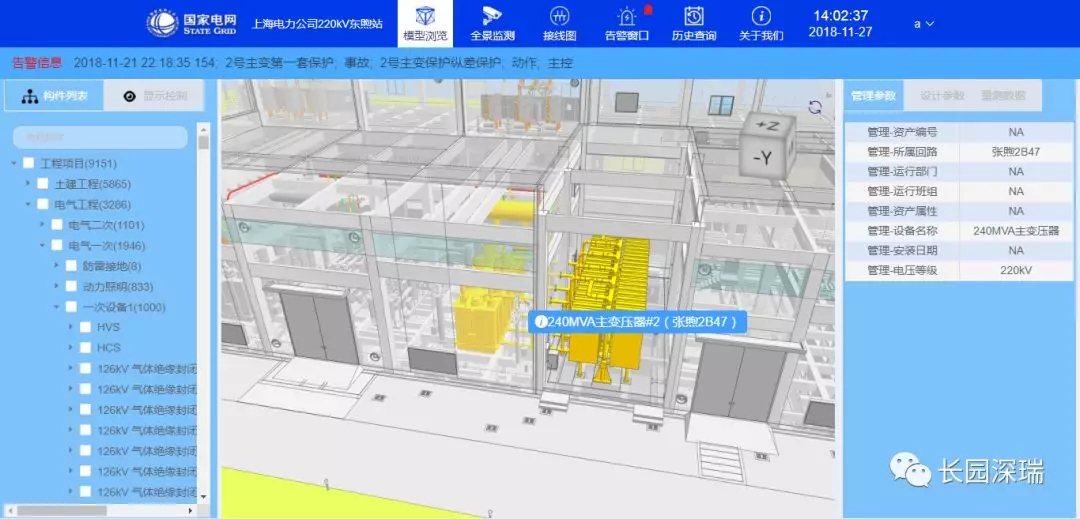

變電站三維模型的全局瀏覽

去墻后的三維模型瀏覽

一次子系統瀏覽：支持按電壓等級、間隔的局部系統瀏覽；支持從三維視角切換至對應的二維邏輯圖。

視頻子系統瀏覽

變電站scada監控系統電氣接線圖瀏覽

告警管理

面對當前電網建設數字化、可視化、智能化的發展方向，長園深瑞將一如既往，銳意創新，全力推進三維數字化建設，以新技術迎接電網新時代，將變電站運維推向數字化、可視化、智能化的全新高度，為保證變電站安全可靠運行貢獻力量。
