InnerVue?診斷服務是一項低風險、快捷、精準的技術，可檢測造成流動效率低下的原因，例如蠟或水合物等沉積物、清管器或其他工具的卡堵、以及泄漏/非法開孔。該技術在管道的一端產生壓力波，壓力波以聲速傳播，穿過管道或井筒中的介質。無需侵入式干預，InnerVue服務通過解釋壓力波，就可以反映出管道或井筒內徑的變化，并將這些反射的壓力波推演為沉積物剖面或堵塞與泄漏點。

InnerVue服務已成功部署在全球各地的管道與井筒中，以便在清管作業期間對管道進行剖析，尋找遺落的管道檢測工具，并驗證水泥頂深度以及許多其他情況。它使作業者能夠以安全、經濟、高效的方式檢測生產系統，不必停止生產作業，無需投資昂貴的干預措施，更不用冒著卡鉆的風險將工具插入生產系統。

技術優勢

1.優化管道修復設計；

2.更放心的實施清管作業；

3.評估與跟蹤維護作業，例如化學清潔程序；

4.對高風險管道做出更好的決策；

5.在調試前進行對比或基線調查；

6.檢測未知的管道特性（丁字接頭，Y形管接頭）；

7.定位與量化泄漏；

8.Halliburton專家對管道診斷分析的報告與建議。

InnerVue?PipeSuite診斷服務

InnerVue系列服務中的PipeSuite服務是專門針對管道的解決方案，可沿管道長度分析管內的沉積物，并定位泄漏或堵塞點。它可在預調試過程中對管道進行基準測試，還可在清管作業之前、期間與之后監測管道的狀況，以及診斷泄漏或堵塞。該服務要求壓力波測量設備直接連接到管道系統進行數據采集。然后使用專用軟件對收集到的數據進行分析，以提供管道內徑的輪廓，或者定位泄漏與堵塞點。

InnerVue服務利用Halliburton先進的技術，在管道的一端產生聲速傳播的壓力波（或脈沖）。這個脈沖會返回反射波，該反射波可與管道中的任何特征相對應，包括對流速有不利影響的蠟沉積物、水合物、泄漏、卡住的清管器或其它工具，以及流體本身的性質（密度、粘度等）。利用高精度傳感器測量壓力變化，并以超高采樣率記錄來自傳感器的信號。一旦收集并推斷分析出數據，Halliburton的專家團隊就可以幫助作業者診斷分析并形成報告，以促進決策與補救計劃，同時還不會犧牲正常作業時間與產量。

InnerVue診斷服務只需由一位現場技術人員執行，極大減小了設置與操作的影響，可以快速安全地對管道性能進行調查，并具有可重復與已驗證的高精確度。該服務在確定管道堵塞與泄漏時具有極高的準確性。

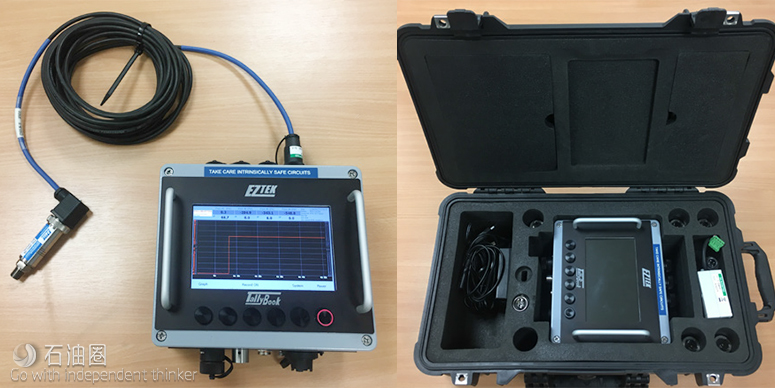

圖1.InnerVue?PipeSuite包括運輸箱、壓力傳感器（不同量程）、數據記錄器、電纜、充電器（左側）與數據記錄器（右側）等一整套診斷設備。

碎屑分析模式提供了如圖2.所示的縱向碎屑堆積分析。該輪廓圖對于流量保證、優化管道性能、降低維護成本、以及減少物理干預的風險至關重要。

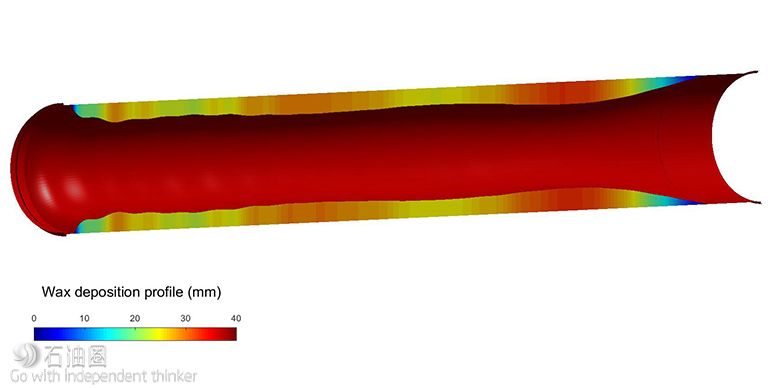

圖2. 縱向碎屑堆積分析輪廓圖

案例分析1

德州南部的一個作業者由于智能檢測工具卡在了輸送“超臨界”（超臨界點的溫度與壓力下）乙烯的管道內，損失了寶貴的生產時間。這條6英寸的乙烯管道系統連接了Beaumont煉油廠與Chevron Texaco計量站之間20.21英里的距離。為了緩解潛在的化學危害，并盡量減少代價高昂的非生產時間，需要盡快補救該問題。但是，在此之前，必須要首先確定管道內容物的聲速，然后再調查管道以找到卡住的工具。

在對附近的生產系統進行相同類型流體的校準調查后，作業者實施了Halliburton特有的InnerVue?PipeSuite診斷服務，以確定工具在管道中的實際位置。配套軟件分析了“壓力波”的信號響應，計算出卡住工具的位置。該解決方案能夠在9英尺范圍內快速、準確地定位被卡工具的位置，并通過測徑儀數據進行驗證，從而成功回收工具。

案例分析2

Sakhalin島附近的一家大型作業者擁有并運營一個海上鉆井平臺，由于“清管器堵卡”事故(就在Berkut平臺投產40天后)，該平臺的多相出口管道急需復雜的清理作業。該事故是由于第一次清管作業時，水合物與蠟的沉積造成的。

北太平洋的極端天氣狀況阻礙了管道的通行，限制了清管作業的時間。但是，沉積問題需要立即采取補救措施，因?yàn)樗鼫p緩了原油、天然氣與凝析油運輸?shù)蕉砹_斯東部陸上終端進行處理的速度。此外，由于長時間的低壓以及流速降低，蠟沉積物進一步積聚的威脅也越來越大。

為幫助作業者緩解這些具有挑戰性的情況，Halliburton提供了以下服務：

1.InnerVue?PipeSuite診斷服務，用于評估管道內的沉積剖面；

2.生產流體與沉積物樣品的實驗室分析；

3. 一項FEED研究以評估清管作業的不同選擇；

4.一項詳細“漸進式”清管作業的工程研究，包括在英國進行的清管器試驗；

5.為清管作業提供支持。

該項目的核心是利用多相生產流體與18種專門設計用于除蠟的不同類型清管器，來進行清管作業。在管道的任意一端執行了幾次InnerVue PipeSuite服務（包括Halliburton的專有測量技術）之后，描述出了管道內的沉積厚度（總沉積量估計為577m3）。再通過Halliburton的Multi-Chem服務，對產出原油與固體碎片進行各種工程研究與化學試驗，結合InnerVue PipeSuite服務獲得的數據，幫助指導作業者完成實際的清管計劃：

1.利用泡沫清管器來證明管道內的暢通；

2.利用更具有攻擊性的泡沫清管器除蠟；

3.導向清管器確保泡沫清管器與雙向清管器之間的過渡；

4.雙向清管器利用旁支來除蠟。

該項目由經驗豐富的Halliburton工程師密切監控與管理，其詳細的前期工程與準備工作確保了首次執行清管作業便圓滿成功。技術工具、流程與監督的獨特組合大大超出了客戶的期望，有效的控制了成本、資源與物流，并成功的將管道恢復到全面生產。

該項目取得成功的關鍵在于利用Halliburton的InnerVue PipeSuite服務持續監控清理管道的進程。該服務為整個清管作業提供輔助決策，并給作業者提供了信心，選擇更具攻擊性的清管器。此外，將Halliburton的人員與設備動員到陸地與海上，就可以實現有效的端對端清管作業。最終，在將作業轉交給作業者之前，可根據精心設計的程序，進行14趟高效清管作業與回收作業，還包括跟蹤記錄作業的結果。這種清理管道的技術與方法可以很容易的應用于面臨類似挑戰的其他地點。

設備監督與可靠性主管最后表示：“借此機會，我想由衷的感謝您安全且可控地實施了InnerVue PipeSuite服務項目。我對Halliburton的工作只有正面的反饋。您表現出了高度的專業精神、敬業精神以及積極的支持，以確保一切按現場計劃進行�！�
