最近涌現出一些關于測井與巖石物理的著名教科書與參考書，以及關于各種主題的重要評論文章。這些主題包括：致密砂巖孔隙度與孔隙結構的表征、低滲透非常規氣藏的實驗室測量與圖像定量分析以及致密巖石的滲透率標準。本文回顧了2017年測井與地層評價行業的發展，簡單介紹了幾種具有代表性的新技術。

隨鉆流體取樣

2017年，Baker Hughes公司升級了它原有的隨鉆采樣服務（FASTrak HD），并推出了新一代流體分析與隨鉆采樣服務（FASTrak Prism）。新工具能夠單趟收集多達16個獨立的單相流樣本（所有流體共13.4升），從而大幅減少作業時間并節約成本。在取樣作業過程中，能夠持續測量與分析井內流體，因此可獲得受污染最小的樣品。

除了現有的光學傳感器外，新一代流體分析服務還增加了可見光至近紅外范圍的光譜測量與熒光測量，以區分流體類型。新的光譜分析模塊由13個光學通道組成，其中6個分配給可見光范圍（400至800 nm），7個通道分配給近紅外范圍（1400至2000 nm）。該工具通過一系列的檢波器，來優化流體識別并提供更精確的流體分析，從而獲得泵入流體（油，氣和水）的光譜圖。

由于原油組分表現出強烈的熒光，且發射出的熒光光譜是特定組分的特征，因此熒光測量可以確定這些不同組分的含量，并用于區分油基泥漿與地層原油。熒光測量已被證明是從油基泥漿中識別出原油的最佳方法。

Schlumberger公司的新型流體取樣分析服務(Spectrasphere)可提供實驗室級別的鉆井流體分析：井下流體成分、流體類型、流體組分與氣油比。該服務適用于井斜大的大位移井，在這些井中可根據井眼軌跡，將新型扶正器置于各模塊間，以避免發生粘卡。這項服務包含三個模塊：測壓探頭、流體測繪模塊、樣品載體模塊。

測壓探頭可提供準確的地層壓力與流動性測量結果，以確定最佳的儲層測試段。它可作為一個獨立的地層隨鉆測壓工具，或者與其他兩個模塊組合，用于流體識別與取樣作業。流體測繪模塊包括泵出模塊與一個或兩個井下流體分析儀（DFA），每個DFA都包括光學光譜儀、電阻率傳感器與溫度傳感器。DFA利用可見光與近紅外的光譜數據來提供樣品污染評估、流體電阻率、溫度、流體類型與組分分析，以及原位地層氣油比測量。

采樣作業可以以恒定速率或恒定壓降來驅動。樣品載體模塊可一趟作業取得多達12個PVT級液體樣品。樣品容器安裝在鉆具的外部，并由可拆卸的防護罩保護。該服務模塊可與6.75in鉆鋌復配，其額定作業溫度可至302華氏度，額定作業壓力可至25000psi。

溢流檢測

美國能源部國家能源技術實驗室（NETL）研發出一種利用隨鉆測井或隨鉆測量，來檢測鉆頭處是否發生溢流的方法，并已申請專利，目前正在尋求商業化應用。該方法利用標準或低成本隨鉆測井技術的數據，以實現早期低成本的溢流檢測。它的原理是，高敏感度的隨鉆測井或隨鉆測量?jī)x器可以重新聚焦，來檢測井筒中的鉆井液。該方法利用一套過濾器與算法，實時監測鉆頭附近的井眼情況。由于鉆井液的物理特性（例如密度、電阻率與速度）是由鉆井人員調整好的，因此如果發現地層流體混合引起這些特性的顯著變化，就可能表明井下發生了地層流體涌入（井涌）。與傳統的井涌檢測方法相比，可更早的將這些信息提供給司鉆，從而在井涌到達地面之前及時啟用補救措施。

裸眼電纜測井

1）過鉆頭測井

Schlumberger公司已經將兩種新工具添加到ThruBit的可用服務套件中，分別是高分辨率的側向陣列測井工具（LAT）與微型電子成像設備。這些直徑為2.125in的工具可穿過通徑為2.5寸的PDC鉆頭。該側向陣列測井工具與大直徑電纜LAT結構相同，同樣擁有12寸的垂直分辨率，可用于3寸至16寸的井眼。電子成像設備可用于5.5寸至9.75寸的井眼。這兩種工具都需要導電鉆井液系統（成像設備需要水基鉆井液），并且可與其他過鉆頭服務完美結合。它們的額定溫度為300華氏度，額定壓力為15000 psi。由于其部署的方式，下入LAT時沒有帶扶正器，因此可能需要校正偏心率，特別是在水平井中。

過鉆頭式成像工具專為水平井作業而設計。它采用12臂弓形彈簧設計，能提供0.2寸的空間分辨率，并可覆蓋76％的6寸井眼。圖像通過內存模式獲取。該工具的設計與數據傳輸需要該工具專用的數據處理方法。

2）爬行器系統

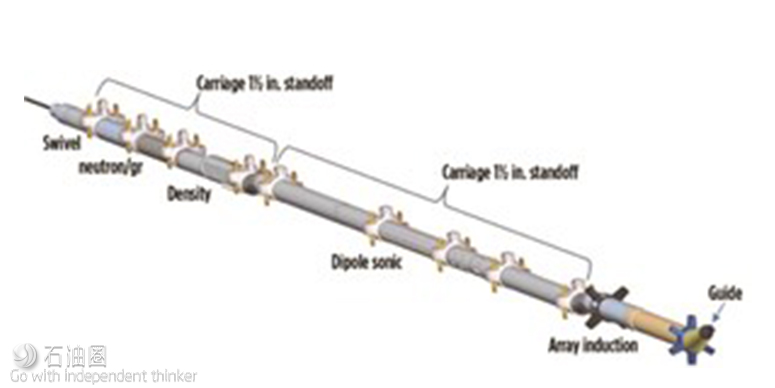

Petromac公司推出了一種新的輸送系統，以幫助在井斜角大的井（高達80°）中進行測井。該系統包括一個新設計的井眼定向器與滾輪裝置，可以容納全套Mandel型測井工具，如圖4所示。井眼定向器（導向器）擁有一定的角度與錐度，以便能夠輕易地穿過裸眼處的臺肩或其他障礙物。滾輪裝置（托架）安裝在測井工具外殼的外部，并沿著管柱等距（3至4米）固定在測井工具上。該裝置利用大直徑窄輪與低摩擦軸承，以盡量減少阻力與壓差卡鉆的風險。它還能夠以中心模型或偏心模型來優化測井工具的測量值。結合牽引裝置，該系統可用于水平井測井。
3）伽馬測井工具校準

自1959年以來，休斯頓大學一直負責維護美國石油學會的自然伽馬電纜測井工具校準設備。但是，該校的校準設備適用的井眼太小，無法容納鉆鋌尺寸的隨鉆測井工具。因此，從來沒有標準或推薦的做法來校準隨鉆伽馬測井工具。這也就導致了無法對比電纜與隨鉆伽瑪測井測量結果之間的不確定性。

然而，該大學正計劃在測試井眼周圍開發房地產，因此很快將無法進行任何測試。近期發表的兩篇論文提出了基于建模的方法，通過改變井眼尺寸來匹配正在校準的工具外徑，從而適用于線纜測井與隨鉆測井工具，徹底取代校準設備。

一種方法是將計算機建模、單個實驗確定的校準點、以及模擬休斯頓大學地層的“數字API地層”相結合。該方法在電纜與隨鉆測井之間提供了更好的一致性，因?yàn)樗鼈兌荚谙嗤�地層與自然測井位置進行校準。該模型在休斯頓大學地層中，校準電纜測井工具的靈敏度可控制在1%以內。而隨鉆測井工具的建模靈敏度優于用花崗巖塊確定的測量靈敏度。第二種建模方法是直接利用休斯頓大學設備的核與地層參數，以及工具幾何形狀。

4）NGD與GGD孔隙度測量的對比

文中介紹了關于新型無源密度測井（中子伽馬密度）與放射性化學源測井（伽馬-伽瑪密度）測得的孔隙度之間的對比。德克薩斯大學設計了一個理論無源工具，該工具優化了放射源與檢測器的間距，以獲得最大精度。綜合實例證明，當運用于大段泥頁巖地層、高密度地層以及飽和氣層時，該工具測得的密度與伽馬-伽瑪密度測井值相似，而且根據密度估算出的孔隙度也很穩定，上下浮動在1%以內。

5）電阻率測井

科羅拉多礦業大學的研究人員提出了重疊回線瞬變感應電纜測井的理論。與傳統的頻域感應工具相反，該設備將使用時域電磁方法。研究人員所提出的重疊回線探測，無需發射機與接收機之間的物理隔離與反感應線圈。如果選擇準確的定時電路進行測量，這種方法將能有效測量出存在圍巖、井眼流體以及侵入時的地層電阻率。

IPGG SB RAS的研究人員已經測試了一種高分辨率多頻率設備，以研究電阻率各向異性與薄地層評價。這種“激發-觀察”系統在周圍地層中激發具有垂直與水平分量的交變電場。環形接收器線圈接收到的信號是井眼周圍地層的垂直與水平電導率的函數。這款工具的原型包括一個遙測模塊與一個傳感器模塊。

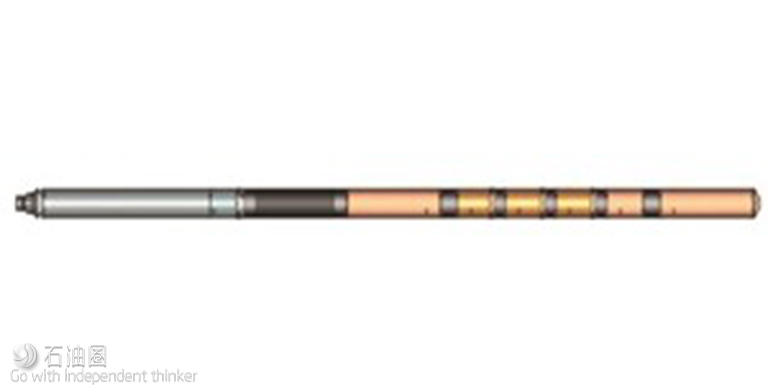

該傳感器模塊分為絕緣體與發射-接收器兩部分，它包括一個非磁性金屬桿與兩個環向線圈，這兩個線圈在三個環形接收器線圈的兩側，如圖5所示。線圈以工具為中心對稱分布，探針的長度為12米。T-R線圈的緊密間距可實現高垂直與徑向分辨率。作業頻率范圍為5至500千赫。
