三相電機正常運轉后，按停止按鈕卻不能停止運轉，問題出在哪兒呢?
要弄清這個問題，先看下圖：

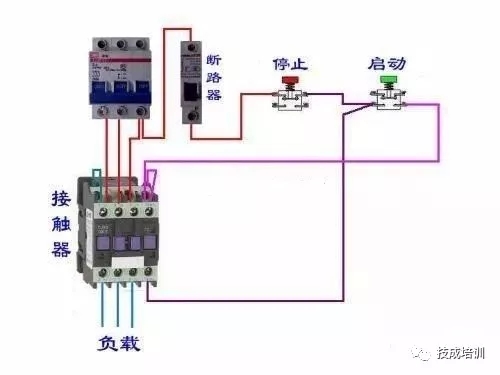

實物接線圖
由上圖可知，電機負載運行由主電路和控制電路兩部分組成。
主電路由主斷路器、接觸器主觸點、電機負載等組成�？刂齐娐酚煞謹嗦菲鳌⑼Ｖ拱粹o、啟動按鈕、接觸器輔助常開觸點、電磁線圈等組成。

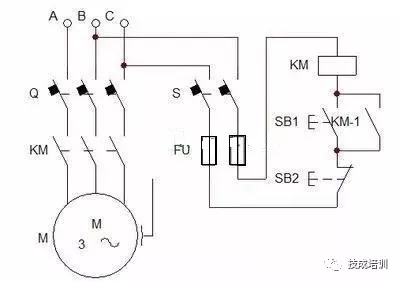

電路圖
一般地，需要電機運行時，先合上主斷路器、分斷路器，當按下啟動按鈕時，控制電路回路通路，接觸器電磁線圈得電吸合，接觸器主觸點吸合，電機接通電源開始運行。同時接觸器輔助常開觸點閉合，松開啟動按鈕后，電機繼續(xù)運轉。
需要電機停止運行時，按下停止按鈕，控制回路開路，接觸器電磁線圈失電，接觸器主觸點脫開，主電路開路并切斷電源輸入，電機停止運行。
從電機運行與停止運行過程可以看出，接觸器在此過程中起到很關鍵的作用，即:電機運行時，接觸器的主觸點是閉合的。電機停轉時，接觸器主觸點是斷開的。
那么能否就此判斷，按下停止按鈕后電機不停止運轉，就是接觸器出現(xiàn)故障呢？不能。
要確定是不是接觸器故障還得繼續(xù)檢查。檢查方法如下：
一、查接觸器電磁線圈是否帶電并吸合
方法：用萬用表檢測接觸器線圈兩端電壓是否正常，是否正常吸合。若是，那么停止按鈕有故障，按鈕不能正常斷開。若不是，那么接觸器有故障，接觸器觸點粘連不能正常分斷主電源。
二、查接觸器主觸點是否粘連
方法：斷開主斷路器，切斷主電源。用萬用表檢測接觸器主觸點的通斷情況。如接觸器主觸點是斷開的，那么停止按鈕有故障，按鈕觸點不能正常分斷。如接觸器主觸點是閉合的，那么接觸器有故障，主觸點粘連。
（本文轉自技成培訓，如有版權問題，請聯(lián)系小編）
