引 言

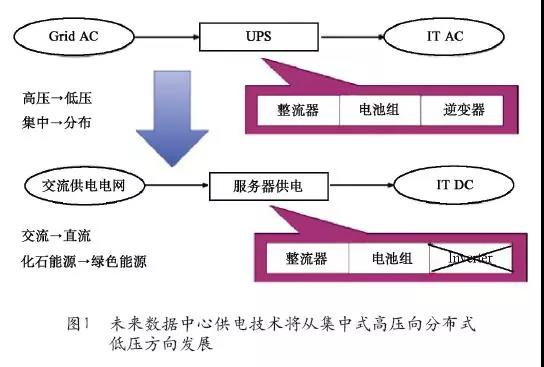

隨著數據中心的大規模建設,用戶更為關注能源成本和效率。數據中心供電技術未來的發展方向一定是市電直供技術,在省去傳統UPS設備投資和場地占用、降低前期成本的同時,還通過減少轉換級數、提高供電效率實現后期運營成本的減少。而且這里所說的提高效率,不僅僅是指電網側到IT設備輸入側的供電路徑上高效率,而是一次能源側到CPU等的整個能源路徑上的高效率和綠色環保。雖然傳統概念上的PUE值有可能會升高,但單位計算能耗是降低的。如圖1所示,未來數據中心供電技術的總體發展趨勢是高壓/集中式/交流大UPS向低壓/分布式/直流小UPS方向發展,由機房級集中式鉛酸電池向IT機柜甚至服務器內嵌的分布式小(鋰)電池方向發展,從有污染的化石能源向環保的綠色能源方向發展。

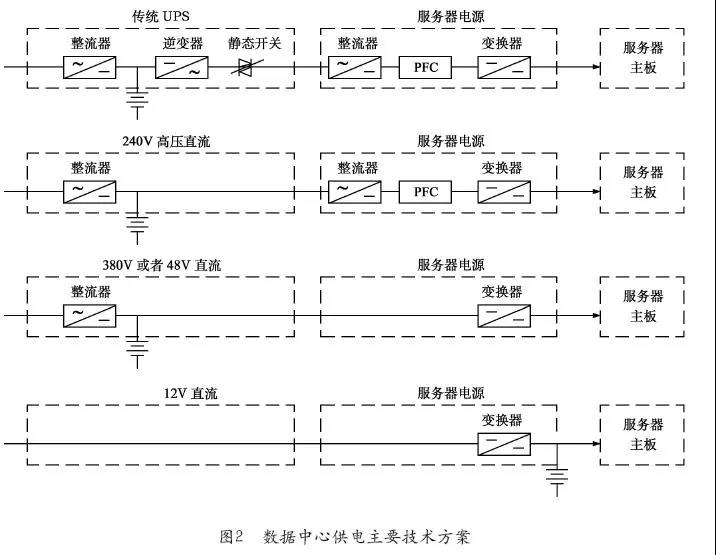

數據中心供電不間斷技術的核心在于UPS及其電池技術,因此不同的電池連接位置也決定了不同的供電架構。目前,業界主流的備用電池電壓從高到低分別有UPS的400多伏,到直流電源的380V、240V及48V,甚至電池內嵌到IT設備內的12V等。甚至還有采用飛輪的中壓UPS或者5V等更低電壓的小UPS等,由于應用較少,這里不再一一列舉。圖2是目前業界在數據中心供電方面的主要技術方案,首先從集中式400多伏鉛酸電池的傳統UPS,其次到標準服務器不用定制、240V電池直掛輸出母線的240V高壓直流技術,接著還有服務器采用定制48V或者380V輸入電源的48V直流或者380V高壓直流電池直掛技術,最后再到Google等的12V電池直掛服務器主板輸入方案。電池越靠近末端服務器主板或者CPU,供電系統越為分散,相應的IT系統也更為分布式;電池越靠近末端,供電系統的定制化程度越高，普通用戶規模開展的難度也越大;電池越靠近末端,對IT電源及電池的控制管理水平要求也越高。
最后,電池越靠近末端,從電網到CPU供電路徑上的轉換級數也相應減少,帶來更高的轉換效率,但可能在低壓側傳輸損耗又會增加。因此,對比集中式和分布式、高壓還是低壓,交流還是直流,選擇不同的供電架構,會很大程度上影響供電系統可靠性、供電效率、造價成本等,還有技術、生態的成熟性以及應用靈活性等等。
此外,隨著電池技術的發展,以及風能、太陽能、燃料電池等綠色能源在數據中心內的引入,給數據中心帶來了更多的機遇和挑戰。從某種意義上說,數據中心不間斷供電技術最終會取決于電池技術的發展,電池的革新也會帶來數據中心供電架構的變化,比如從傳統的低密度鉛酸電池到高能量密度鋰電池技術的發展,就很可能把備份電池從電池室改放置到IT機柜內,甚至放置到IT設備內部。同樣的電池技術的發展,使得風能、太陽能等波動性綠色能源實現儲能的可能,也將改變傳統數據中心來自單一電網供電模式等。
這些更進一步的討論這里不再展開,本文暫以業界用到的主流技術為主,通過梳理粗淺分析,拋磚引玉,以便大家可以更為深入的探討未來數據中心供電技術的發展方向。

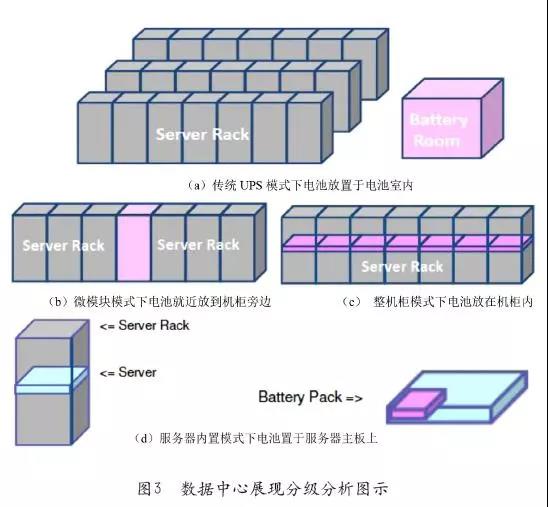

數據中心顆粒度層次分級
這里還可以從數據中心自上而下的不同層級來考慮UPS的應用場景,典型的數據中心可以從整個園區、單棟建筑、機房模塊、微模塊、機柜、服務器等不同顆粒度來劃分。由于整個園區、單棟建筑的規模都太大,目前基本沒有UPS能覆蓋到整個層級,所以這里不再討論。到機房模塊層面典型的做法是采用傳統的集中式分體柜級UPS,微模塊層面典型的做法是采用半分布式一體柜級UPS,整機柜層面典型的做法是采用分布式DPS電源插框級UPS,服務器層面典型的做法是采用部件級內嵌電池UPS做法,分別如圖3(a)到的四種做法。同樣的,這四種應用架構下,電池的擺放位置差異也很大,從機房模塊層面的集中電力電池室,到微模塊層面的半分布電池機柜,再到整機柜層面的分布式電池BBU,最后到服務器層面的部件級鋰電池包。不同的層級下不管UPS還是電池的建設規模都是從大到小、從集中安裝到分散擺放,從一次性投資到分期投入,故障影響面也是從整個機房模塊到單臺服務器等。
從前面的分析上看,采用分布式的UPS可以帶來一些好處,比如可以分期建設邊成長邊投資,可以減少前期資金一次性入,而且往往很多數據中心負載率多不高,或者服務器裝滿需要較長的時間,這樣集中式UPS長期低負載下的低效率問題在采用分布式小UPS情況下可以有效降低;此外,分期投資建設的分布式小UPS可以靈活匹配未來技術升級或者業務變化,或者根據不同可靠性等級按需配置,帶來更多靈活性等。因此,分布式比集中式會帶來一些好處,但是否是越分布越好呢?答案顯然是否定的,我們?cè)購拈_展難度等的生態或者產業鏈層面去分析,首先是圖3(a)的傳統UPS架構,經過幾十年的發展不管是技術成熟度還是上下游產業鏈等都非常成熟,開展難度最低;其次是圖3(b)的微模塊層面UPS,可以是一體化模塊化UPS或者是一體化240V高壓直流,甚至是48V通信電源系統,由于對現有的服務器等IT設備無需定制和改造,開展難度也相對簡單;接著是圖3(c)的整機柜層面電源插框+電池BBU方案,由于有國外的OCP或者谷歌、微軟整機柜或者國內的天蝎整機柜等技術積累和產業鏈支持,以及互聯網用戶大規模應用需求,目前正在進行或者準備開展,但存在一定難度;最后是IT設備層面主板直掛電池包方案,由于電池內嵌服務器等,IT設備需要完全定制才行。此外,IT設備電池包直掛方案技術成熟度尚且不夠,且涉及上下游很多廠家及不同型號等產品,因此開展難度最大。
為什么說48V供電架構是下一步重要方向
前面我們介紹了數據中心UPS發展趨勢及其應用場景,我們認為目前第一階段的大機房層面?zhèn)鹘y(tǒng)UPS架構和第二階段的微模塊層面半分布式UPS發展都已經比較清晰了,但是這些架構在服務器前面都或多或少存在UPS這一級(不管是交流UPS、240V/380V高壓直流,還是市電+UPS等),效率以及成本都不夠優。因此市電直供技術,或者說采用市電直接給服務器等IT設備供電,并做好市電掉電下的保護應該是數據中心供電技術下一步的發展方向。加上整機柜技術的快速發展,我們認為將這兩者有機結合在一起,即前面所論述的采用市電供電電源插框,加上插框內置掉電保護的電池BBU方案會是下一步發展的方向。
那么現在問題來了,整機柜采用市電直供技術,其直流母排電壓到底該采用現成的傳統12V母排架構,還是可以規劃一下48V的創新架構?我們將從下面的7個方面分別做兩種技術路線的比較。
1從未來機柜功率密度增長情況上比較
隨著數據中心技術發展,以及IT設備計算能力的不斷提升,數據中心單機柜的功率密度從過去的幾個千瓦,到現在的近十個千瓦,以及已經出現的十幾千瓦機柜,因此未來的單機柜功率密度很有可能會達到二三十個千瓦以上。因此這種情況下整機柜如果繼續采用12V母排,電流會高達兩三千安培以上,不管是銅排的壓降、損耗、結構、散熱、價格等等,都會是很大的挑戰;反之,如果采用48V的母線架構,根據非常成熟的48V通信電源市場經驗,前面12V的這些挑戰都不是問題,而且功率擴展能力有望可以升級到30～40kW的單機柜密度,可以實現較遠期的規劃,因此48V架構從單機柜功率密度增加方面有很大潛力。
2從母線損耗上比較

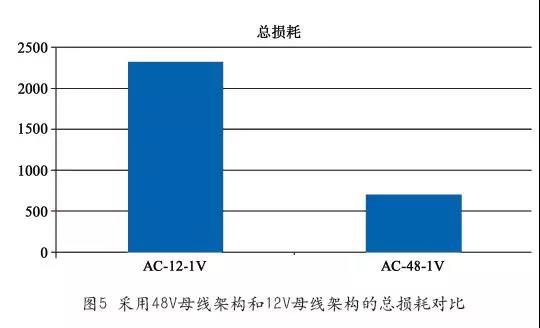

如前面估算,如果12V架構下母線電流達到兩三千安培,那么即便是小到1mΩ的接觸電阻或者線路阻抗下母排損耗都可以達到4、5千瓦以上,即便采用多個電源插框或者多根母線來分?jǐn)傠娏鳒p少損耗,那么不管是總體成本、空間占用、銅消耗、以及能耗等方面都非常大;反之,如果采用48V的母線架構,電流減少為原來的四分之一,則母線損耗降低為原來的1/16,可以大大降低母線損耗和發熱風險。
3從電壓容許范圍上比較
我們知道12V供電服務器主板通常的輸入電壓范圍是5%的正負差,如果采用12V母線+12V電池BBU的架構,基本很難達到這個電壓容許范圍。特別是在可能高達兩三千安培的大電流下,1mΩ的阻抗下壓降就高達2、3伏了,銅排壓降都遠超這個5%約0.6V的電壓范圍。如果采用多個電源插框多根母線分?jǐn)傠娏骺刂茐航?那么除了前面提到的成本、空間等問題外,還需要有額外的DC/DC穩壓電路來保障電池BBU放電帶來的電壓降低問題。這個DC/DC穩壓電路的總成本將會很高,也會導致系統總體不經濟。而48V母線架構下,通常主板允許的輸入電壓范圍是很寬的36～58V,母線壓降不再是個問題,且電池BBU可以直接掛接在48V母線上,也無需DC/DC穩壓電路,所以采用48V母線架構電壓容許范圍變得非常容易。
4從電池備電時間層面上比較
如前面所述,由于12V母線架構下只有5%的電壓容許范圍,那么電池掛接母線的放電截至電壓范圍會很窄。即便增加了DC/DC穩壓電路,容許的電池放電時間也會較小,因?yàn)闀?huì)很快觸發電源欠壓保護電路。還有12V低壓大電流下的散熱風險,所以采用12V母線架構下很難有較長的電池備電時間。而如果采用48V母線架構,由于有很寬的電壓容許范圍,且電池可以直接掛接在48V輸出母線上,那么電池備電的時間可以較長,有效保障了系統的安全性和可靠性,這些特點在通信行業已有充分案例和驗證。
5從成本上比較
成本方面主要考慮四個部分的差異,我們從整個電源系統上進行比較。首先是電源插框,由于48V電源在通信行業大規模應用,成本低廉,單瓦成本比12V的服務器電源價格要低不少。況且這里還沒算12V架構下需要多個電源插框,而48V架構只需單個插框帶來的總成本差異;其次是電池BBU,如前面所述,12VBBU架構下電池內部往往需要穩壓DC/DC電源,而48V架構則無需配置,這部分電池BBU部分采用48V架構也很有優勢;接著是母線排等輸配電方面,由于48V架構下大大降低了銅排的規模和數量,而且只需單個插框,這部分48V架構也有很大成本優勢;最后是主板上的VRM(穩壓模塊)電源的比較,采用48V架構下,服務器主板上采用大量應用的BMP板上磚塊電源給CPU等供電,成本不高。而12V架構下同樣需要采用多個VRM電源給CPU供電,這個層面上差異不大。因此,從前面的比較上看48V架構有很大優勢。

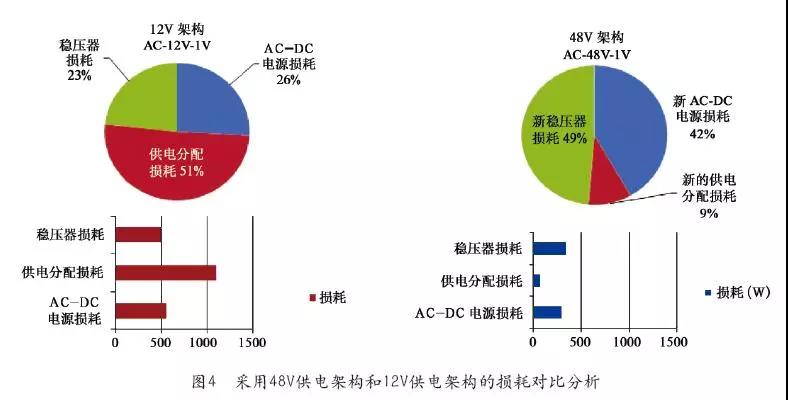

6從總效率層面上比較
總效率層面,我們還是仍然比較從電網到CPU的整個供電路徑。首先,市電到母排這一段,48V的通信電源現在效率較容易實現97%的高效率,而12V服務器電源多停留在94%左右;其次,母線損耗方面,由于48V架構下傳輸和接觸阻抗損耗只是12V架構下的1/16,包括了母線段和服務器主板上的傳輸和接觸阻抗損耗。這里還沒考慮充放電過程中48V架構比12V架構少了DC/DC環節的損耗;最后,從母線到CPU等這一段,48V到1.3V的BMP磚塊電源也比12V到1.3V的VRM電源效率更高損耗更少。采用48V架構比采用12V架構總效率提升5%以上,因此從市電到CPU的總效率層面48V架構有很大優勢。采用48V母線架構和12V母線架構的總損耗對比如圖5所示。
7從交換機等其他機房設備上比較
我們知道數據中心內部除了服務器外,還有很多網絡設備,而這些數量相對較少的設備通常是較難全部定制的。而我們知道很多網絡設備本身是具有48V電源這一選項的,即很多其他的機房IT設備本身是支持48V電源輸入,只需配置上支持48V輸入的電源模塊即可。而如果采用12V電源插框+電池BBU供電架構,基本沒有直接支持12V輸入的IT設備。那么專門給這部分機房IT設備來定制12V電源是不太現實的,而在整個機房都采用市電直供的情況上,專門為了少量的網絡設備去配置個大UPS也是非常復雜和不經濟的。因此這一點上采用48V電源插框+電池BBU架構比12V架構具備非常大的開展優勢。
如何來開展48V供電架構

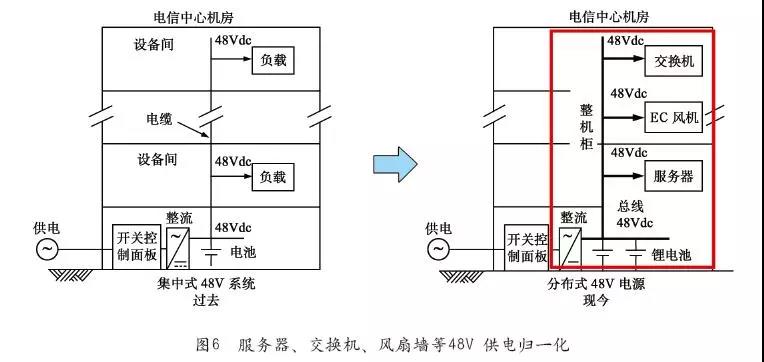

通信產業經過上百年的發展,目前在通信行業48V供電架構已經非常標準和通用了,產業鏈和生態都非常成熟,以至于目前大多數的網絡設備都可以直接支持48V直流供電。甚至在數據中心行業之前也曾嘗試過采用48V供電架構,只是傳統的做法是學UPS將48V電源和電池放到數據中心的電力室和電池室。這種做法帶來的問題是傳統的服務器設備往往缺乏直接支持48V輸入的電源,以及48V供電在低壓較長距離傳輸時帶來的電源線纜投資、傳輸線路壓降和傳輸線纜損耗等,最終傳統的48V供電技術在數據中心行業沒能開展起來。但是隨著整機柜等技術的發展,以及追求低成本高效率、市電直供技術、大功率機柜以及鋰電池等技術的發展,采用分布式的靠近機柜甚至機柜內置的48V供電架構將會是未來發展的重要方向。服務器、交換機、風扇墻等48V供電歸一化系統如圖6所示。
前面介紹了48V供電架構比12V供電架構帶來的諸多好處,下面我們繼續探討如何開展這方面的工作。畢竟傳統的數據中心都是采用12V的供電架構,切換到48V供電架構一定會帶來不少挑戰,針對這些挑戰我們繼續從電源插框系統、電池BBU技術以及服務器主板上48V輸入到CPU路徑的供電替換做深入分析。
1 48V電源插框系統
由于48V供電技術在通信行業的普遍運行,目前通信電源的成本非常低廉,而且效率可以做到97%的超高效率。加上幾十年48V電源運營經驗以及成熟的電池管理技術等,這些通信行業的積累都可以直接復制到數據中心行業的48V供電架構上,總體而言48V供電技術是個低成本、高效率、好管理、易運維的成熟技術。比如采用業界大量應用的低成本單模塊3kW的標準50A通信電源做48V電源插框。采用2+1配置給6kW內低功率機柜、采用5+1配置給15kW中大功率機柜,采用8+1配置給24kW超高功率機柜,可以實現三相平衡且只占用2U左右機柜內空間,還可通用電源插框按實際功率需求來配置模塊數量。可采用節能休眠功能全負載范圍達96%以上高效率,比傳統UPS加12V服務器電源的總效率高出15%以上。

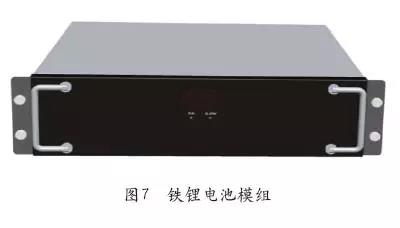

2 48V鋰電池技術
鋰電池技術經過電池儲能、電動汽車、消費類電子等行業的發展,在過去幾年技術和產業的成熟度增長很快,安全性也有較大提高,目前價格也有大幅度的降低�？紤]其優異的放電能力、耐高溫特性、維護簡單、以及高能量密度和輕重量等優點。在很多行業都是研究熱點,也非常契合未來數據中心的應用場景,完全可以用來替代傳統的鉛酸電池。考慮其較長的使用壽命,從ROI(投資回報率)角度來考慮成本和鉛酸電池也差不多。48V鋰電池BBU技術在通信行業和電動汽車電池模塊等場合有很多研究和應用,目前也已經較為成熟,有較多產業和技術、運營數據等的積累。如果在整機柜48V電源插框旁配置一個2U到3U高的48V電池BBU,給整機柜提供穩定的48V電源,并提供5到15min的電池備電,這可以帶來數據中心供電架構的很大革新。不再需要傳統的UPS投資、不再需要電力室電池室場地、不再有很多損耗浪費在UPS和低效率12V電源上,可以實現機柜級邊成長邊投資,可以實現48V電源模塊按需配置,可以實現自動節能休眠,可以實現換硬盤一樣熱插拔更換電源模塊和電池BBU等,最終實現IDC低成本高效率易維護可管理供電。鐵鋰電池模組如圖7所示。

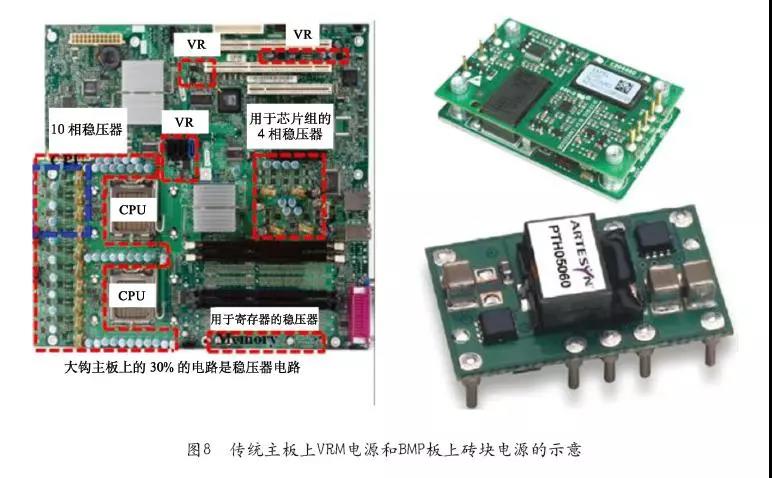

3 從BMP和VRM電源層面
我們繼續再到服務器主板電源層面,傳統服務器主板上是12V供電,還需要12V備用供電等輔助輸出用于管理控制等,然后經過服務器主板上一堆VRM電源將12V輸入轉換成低壓的5V、3.3V、1.3V等不同輸出,分別給到硬盤、內存和CPU等不同單元供電,總體成本其實不低而且電源占用了主板較多的空間。
此外,這些VRM電源通常效率不高,能量浪費較為嚴重。我們知道傳統的PUE衡量標準其實沒考慮服務器主板上電源帶來的能量損耗,如果這些VRM電源只有50%的效率,即便機房級PUE做到1.0,那么到最后環節還是有一半的能源被白浪費掉,因此傳統12V架構的VRM電源不夠優化且有較大提升的空間。如果現有服務器主板能改采用創新的48V輸入供電架構,那么真正需要做的只是將這些VRM電源模塊替換成業界非常通用和成熟的48V輸入BMP板上電源模塊。直接將48V輸入降壓成5V、3.3V和1.3V等,而且這些BMP板上模塊通常比傳統VRM電源效率更高,大規模應用價格可能還有優勢,對現有服務器主板也沒有太多影響。因?yàn)檫@些BMP板上電源模塊可以以1/4、1/8磚模塊的方式,采用貼片或者焊接的工藝安裝到主板上,無需太多電源調試和主板布局更改,應用起來非常簡單,而且可復制通用性強。傳統主板上VRM(電源穩壓模塊)和BMP(電源管理板)上磚塊電源的示意圖如圖8所示。
通過前面幾個部分的比較和分析,采用分布式48V電源插框和電池BBU的架構,從技術成熟度和產業鏈等層面分析,開展難度并不大,但帶來的收益卻是巨大的。目前業界google、facebook等公司已經或者正在做此方面應用研究和使用,我們認為將會是國內外數據中心行業供電架構的下一個重要發展方向。
另外一個可能的技術路線
我們前面提到UPS技術的發展,很大程度取決于電池技術的水平,由此衍生出采用飛輪儲能UPS、傳統鉛酸電池UPS、分布式鋰電池UPS(大量采用鋰電池的手機或者筆記本電腦就是一些很好的應用案例)等不同的技術路線。特別是隨著未來電池科技的不斷發展,肯定會有新的電池技術來革新替代現有UPS。

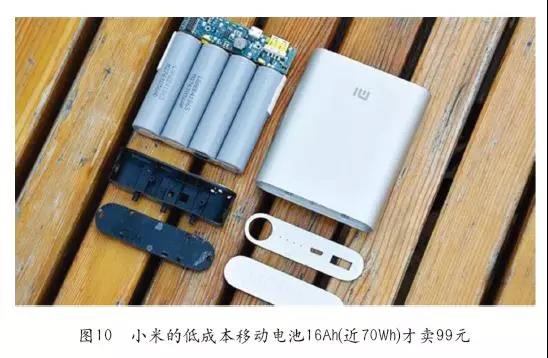

但就今天而言,消費類電子行業在大量采用的低成本鋰電池有可能會給傳統UPS帶來技術革新,或者至少加速傳統UPS改進的步伐,如前面介紹的手機電池和筆記本電腦電池就是一些很好的例子。我們知道即便離開了電網,手機或者筆記本電腦都可以持續的工作,直到下一次充電。類似數據中心的UPS在掉電情況下能持續給服務器供電,直到柴發啟動給數據中心持續供電。因此按照這個思路,如果我們也給IT設備像手機或者筆記本電腦一樣安裝上鋰電池,短時間停電仍可以像手機一樣繼續通話上網,像筆記本電腦一樣繼續可以工作辦公,長時間停電則靠柴油發電機來保障續供電,可以保障業務的持續運行,那么我們?yōu)槭裁催�需要傳統的UPS呢?谷歌12V帶鉛酸電池的服務器如圖9所示。

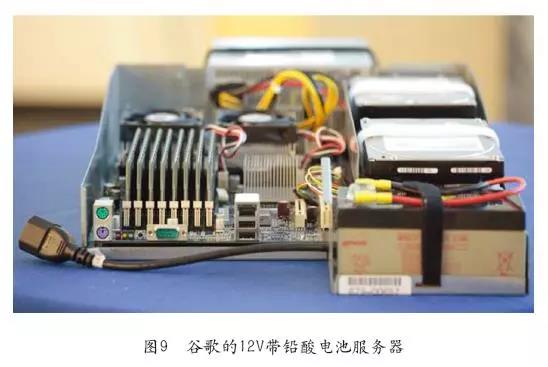

在服務器內部安裝電池其實也不是啥新想法,谷歌早在近10年前就這么用過,只不過那個時候鋰電池技術還沒有今天這么成熟和低成本。谷歌在那個時候采用了傳統的小鉛酸電池模塊,放置在服務器尾部做掉電保護,實現了99.9%的數據中心側供電效率。但鉛酸電池帶來的體積較大、溫度敏感、漏液風險、放電能力較差等一系列挑戰也許只有谷歌自己能解決,甚至該技術今天谷歌可能已經不再采用了。因?yàn)楝F(xiàn)在有了較低成本、高能量密度、大電流放電能力、高溫特性好、免維護等的鋰電池技術,完全可以替代鉛酸電池用于服務器內部的掉電保護。如果性能要求不是很高,甚至可以采用低成本的一次性的鋰電池,和服務器的生命周期匹配,只需保障三四年持續供電即可。和服務器一起直接退役報廢,需要多少買多少,采用市電直供不需要UPS、不需要維護,就像今天的手機和筆記本電腦的做法一樣。還比如我們今天看到小米充電寶內的鋰電池價格都已經低到驚人的地步(不一定適用數據中心場景),如果在服務器內嵌個幾十上百塊人民幣的電池,對服務器的總體成本增加幾乎可以忽略,但給數據中心帶來的收益卻是十分巨大的。小米的成本移動電池如圖10所示。

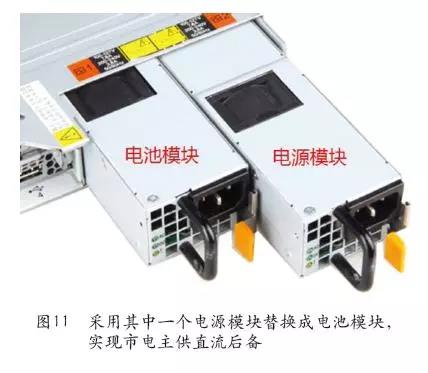

基于前面的思路,如果IT設備采用內嵌鋰電池方案,那么電池該安裝在哪里呢?或者如何做可以更為容易開展?自然而然,我們會想到電池可以安裝在服務器主板外和安裝在服務器主板上的兩個方案。針對第一個方案,如果電池安裝在服務器主板外,那么采用和服務器電源一樣封裝的電池模塊會是最為簡單的做法。因?yàn)橥ǔ７⻊?wù)器會配置有兩個電源模塊,如果將其中的一個電源模塊更換為一樣外形的電池模塊,并且采用和原來電源模塊同樣的PIN腳,那么相當于電池模塊和電源模塊直接并聯,類似電源冗余備份。市電正常情況下采用市電直供給服務器主板供電并對電池模塊充電,市電異常情況下,備份的電池馬上承擔起全部的服務器主板負載,直至柴油發電機啟動繼續由電源模塊給服務器主板供電并重新充滿電池。這種方案下對現有服務器基本不用做任何改造,只需換個電池模塊即可,開展起來最為簡單,如圖11所示的做法。

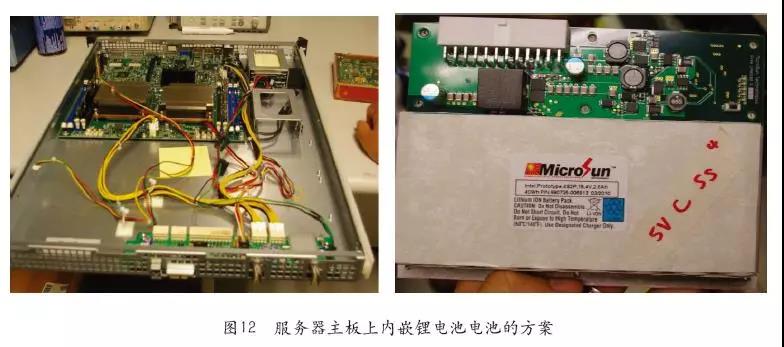

如果采用電池安裝在服務器主板上的第二種方案,那么就需要在服務器內部做些調整了。電池可以安裝在服務器內部主板外有空閑的地方,也可以直接安裝在服務器主板上。具體可以根據實際情況靈活選擇,但推薦采用可以熱插拔更換的方式開展。如圖12就是Intel前幾年在IDF上展示的電池內置服務器樣機,電池直接安裝在服務器的12V輸入,遠離服務器發熱區,并以電池模塊方式來支持插拔安裝,以及更換。
結束語
數據中心的供電技術很大程度上取決于電池技術的發展水平,本文在梳理了數據中心各種供電技術的基礎上,認為采用分布式供電會成為未來發展的重要方向。而且未來采用48V供電架構又比12V供電架構有更多的優勢,且不排除未來還有IT設備內嵌電池技術的發展方向。但I(xiàn)T設備內嵌電池方案因涉及數據中心內各種設備廠家、各種型號服務器和網絡設備的定制和改造,開展難度會更大。且每個服務器還需配置服務器電源和內嵌電池包,總體成本和總效率都不占優。
而48V電源插框加電池BBU的創新型架構,基于目前熱門的整機柜技術,低成本、高效率、易維護、可管理,而且可以快速大量交付給業務,減少分布式服務器的電源數量并在提升總體能效等方面有很大優勢,因此我們認為總體更優的48V供電加BBU架構將會是未來數據中心供電技術發展的重要方向。
